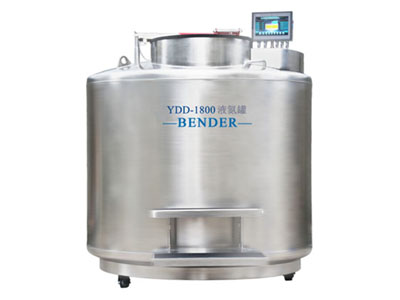

超低溫杜瓦瓶式樣品罐(簡稱 “超低溫樣品杜瓦”)是基于杜瓦瓶絕熱原理設計的專用存儲設備，核心用于 - 80℃~-196℃超低溫環境下的生物樣本、工業材料、科研試劑等物品的長期保存。其憑借 “高真空絕熱 + 低溫兼容性” 的雙重優勢，在生物醫療、生命科學、航天材料等領域成為不可或缺的樣品存儲載體。本文將系統解析其工作原理、結構特性、性能指標及應用場景，為用戶選型與使用提供專業參考。

　　一、核心工作原理：超低溫保溫的 “屏障設計”

　　超低溫樣品杜瓦的核心功能是維持內部超低溫環境，其原理源于 1892 年詹姆斯?杜瓦發明的真空絕熱技術，經過百年優化，形成了適配樣品存儲的 “多層防護” 保溫體系，關鍵原理可概括為三點：

　　1. 真空夾層：阻斷傳導與對流換熱

　　樣品杜瓦的主體采用 “雙層容器結構”，內外膽之間抽成高真空(真空度通?！?×10?3 Pa)，利用 “真空環境中幾乎無分子傳遞熱量” 的特性，大幅減少通過固體傳導(如金屬壁面)和氣體對流產生的熱交換。數據顯示，真空夾層可使熱量傳入速率降低 90% 以上，是維持超低溫的 “第一道防線”。

　　2. 多層絕熱結構：抑制輻射換熱

　　盡管真空夾層阻斷了傳導與對流，但內外膽壁面仍會通過熱輻射交換熱量(低溫物體吸收高溫環境的輻射熱)。因此，超低溫樣品杜瓦在夾層內設置 “多層絕熱材料”—— 通常由數十層鋁箔(或銅箔，高反射率≥95%)與玻璃纖維布(或聚酯薄膜，低導熱系數≤0.02 W/(m?K))交替疊加而成。這些反射層可將輻射熱反射回?zé)嵩磦?cè)，使輻射換熱損失減少至普通真空杜瓦的 1/5~1/10。

　　3. 低溫吸附劑：維持長期真空度

　　真空夾層內會殘留微量氣體(如氫氣、水蒸氣)，長期使用后可能導致真空度下降，影響保溫效果。因此，樣品杜瓦在夾層內放置 “低溫吸附劑”(如活性炭、分子篩，在 - 196℃下吸附能力極強)，可主動吸附殘留氣體，使真空度長期維持在≤1×10?3 Pa，確保設備使用壽命(通常 8~15 年)內的保溫性能穩定。

　　二、結構設計：適配超低溫樣品存儲的關鍵部件

　　超低溫樣品杜瓦的結構設計需兼顧 “保溫性能”“樣品取用便利性” 與 “安全防護”，核心部件包括五大系統：

　　1. 內膽系統：樣品存儲的 “低溫核心區”

　　材質選擇：內膽直接接觸超低溫介質(如液氮)與樣品，需選用耐低溫、無泄漏的材料，主流為 316L 不銹鋼(低溫沖擊韌性≥100 J/cm2，可耐受 - 200℃而不脆裂)或鈦合金(輕量化場景，如移動式樣品罐)，嚴禁使用普通碳鋼(-40℃以下易斷裂)。

　　容積設計：內膽有效容積通常為 1~500 L，需區分 “總?cè)莘e” 與 “有效存儲容積”(總?cè)莘e包含絕熱層占用空間，有效容積約為總?cè)莘e的 60%~80%)。例如 100 L 總?cè)莘e的樣品罐，有效存儲容積約 60~80 L，可放置 50~100 個標準樣品盒(50 mL / 盒)。

　　樣品架結構：內膽內配備可拆卸樣品架(材質同內膽)，分為多層隔板式(適合批量存儲小體積樣品，如凍存管)或吊籃式(適合大體積樣品，如試劑瓶)，架體間距≥5 cm，確保液氮循環均勻，避免局部溫度偏差。

　　2. 絕熱與真空系統：保溫性能的 “核心保障”

　　多層絕熱層：如前所述，由 20~50 層反射膜與隔熱膜交替纏繞，厚度通常為 20~50 mm，纏繞密度需均勻(偏差≤5%)，避免出現褶皺導致熱橋效應(局部熱量集中傳入)。

　　真空夾層：內外膽間距 5~15 mm，采用 “焊接密封 + 氦質譜檢漏” 工藝，泄漏率≤1×10?? Pa?m3/s(確保長期真空度)，部分高端機型在夾層內設置 “真空度監測接口”，可定期檢測真空狀態。

　　吸附劑組件：吸附劑封裝在透氣金屬盒內，固定于夾層底部(低溫區域，吸附效率更高)，裝填量根據夾層容積計算(通常 1~5 g/L)，確保吸附能力覆蓋殘留氣體量。

　　3. 頸部與密封系統：減少 “熱橋效應” 的關鍵

　　頸部是樣品杜瓦的 “薄弱環節”—— 內外膽通過頸部連接，易形成熱橋(熱量通過頸部傳入內膽)。因此，頸部設計需滿足兩點：

　　低熱導材質：頸部采用玻璃纖維增強塑料(GFRP)或環氧復合材料(導熱系數≤0.3 W/(m?K))，替代金屬材質，減少熱傳導;

　　密封結構：頸部頂端配備 “低溫密封蓋”，采用雙層密封設計(內層 PTFE 密封圈，耐 - 200℃;外層硅膠密封圈，增強密封性)，蓋體與頸部配合間隙≤0.1 mm，避免外界熱空氣滲入。部分機型配備 “自動密封蓋”，取樣后自動閉合，減少冷量損失。

　　4. 安全系統：規避超低溫風險

　　泄壓閥：內膽頂部設置彈簧式泄壓閥，當液氮汽化導致壓力超過設定值(通常 0.15~0.3 MPa)時自動泄壓，防止罐體超壓破裂;泄壓速率可調節(通常 5~20 L/min)，避免壓力驟降導致樣品溫度波動。

　　液位監測：配備液位計(機械浮子式或電子傳感器式)，實時顯示液氮液位，當液位低于警戒值(通常總?cè)莘e的 1/3)時觸發聲光報警，提醒補充液氮;電子液位計精度可達 ±1%，機械液位計精度 ±5%。

　　防傾倒結構：移動式樣品罐(容積≤50 L)底部配備防滑墊與鎖定萬向輪，固定式樣品罐(容積≥100 L)配備地腳螺栓，防止傾倒導致液氮泄漏。

　　5. 輔助系統：提升使用便利性

　　取樣口：頸部側面設置小型取樣口(直徑 5~10 cm)，配備密封蓋，可通過長柄工具取用樣品，避免頻繁打開主密封蓋導致冷量損失;

　　提手 / 吊耳：小容積罐(≤20 L)配備不銹鋼提手(外包隔熱套)，大容積罐(≥100 L)頂部設置吊耳，方便吊裝搬運;

　　溫度監測：部分高端機型內置溫度傳感器(鉑電阻，精度 ±0.1℃)，可通過顯示屏實時查看內膽溫度，數據可通過 RS485 接口導出，滿足 GMP/GSP 等合規性要求。

　　三、核心性能指標：選型的 “關鍵依據”

　　超低溫樣品杜瓦的性能直接決定樣品存儲安全性與經濟性，選型時需重點關注以下 6 項指標：

　　1. 靜態蒸發率：衡量保溫效果的核心

　　靜態蒸發率指設備在無取樣、無外部加熱的情況下，液氮自然汽化的速率(單位：L/24h 或 %/24h)，數值越低，保溫性能越好。

　　小型樣品罐(1~20 L)：靜態蒸發率通常為 0.5~2 L/24h(如 10 L 罐，24 小時汽化 0.8~1.5 L);

　　中型樣品罐(20~100 L)：靜態蒸發率 2~5 L/24h(如 50 L 罐，24 小時汽化 2.5~4 L);

　　大型樣品罐(100~500 L)：靜態蒸發率 5~15 L/24h(如 200 L 罐，24 小時汽化 8~12 L)。

　　注意：蒸發率需在標準條件下測試(環境溫度 25℃、相對濕度 50%、無陽光直射)，實際使用中環境溫度每升高 10℃，蒸發率約增加 15%~20%。

　　2. 存儲溫度范圍與穩定性

　　溫度范圍：根據制冷方式分為兩類 —— 液氮浸泡式(直接注入液氮，溫度穩定在 - 196℃)、機械制冷式(通過壓縮機維持低溫，溫度范圍 - 86℃~-150℃，無需頻繁補充液氮);

　　溫度穩定性：指內膽內不同區域的溫度偏差，液氮浸泡式≤±1℃(液氮溫度均勻)，機械制冷式≤±3℃(需依賴風扇循環)。對于生物樣本(如干細胞、胚胎)，溫度波動需≤±1℃，否則易導致細胞凋亡。

　　3. 有效存儲容積與承重

　　有效容積：需根據樣品數量與體積選擇，例如存儲 1000 支 1.8 mL 凍存管(每盒 50 支)，需 20 盒，每盒占用容積約 1 L，因此有效容積需≥20 L(預留 10%~20% 余量);

　　承重能力：樣品架的最大承重，通常多層隔板式架體每層承重≤5 kg，吊籃式≤10 kg，避免超重導致架體變形。

　　4. 真空壽命與泄漏率

　　真空壽命：指真空夾層維持合格真空度的時間，主流機型≥8 年，高端機型≥12 年;

　　泄漏率：≤1×10?? Pa?m3/s，泄漏率過高會導致真空度快速下降，蒸發率大幅增加(如泄漏率升至 1×10?? Pa?m3/s，蒸發率可能翻倍)。

　　5. 安全性能

　　泄壓閥開啟壓力：0.15~0.3 MPa(需與液氮汽化速率匹配，避免頻繁泄壓);

　　液位報警精度：電子液位計 ±1%，機械液位計 ±5%;

　　防護等級：外殼防護等級≥IP54(防塵、防濺水)，適合實驗室、樣本庫等環境。

　　6. 材質兼容性與防污染

　　內膽材質：需無釋放物，避免污染樣品，316L 不銹鋼需經過電解拋光(表面粗糙度≤Ra0.8 μm)，減少雜質吸附;

　　密封材料：PTFE 密封圈需符合 FDA 認證(食品藥品級)，避免釋放有害物質，適合醫療、制藥場景。

　　四、典型應用場景與選型案例

　　超低溫樣品杜瓦的應用場景圍繞 “超低溫、長期、安全存儲” 展開，不同領域需求差異顯著：

　　1. 生物醫療領域：樣本長期保存

　　應用場景：醫院、生物公司存儲干細胞、胚胎、血液制品、疫苗等，需符合 GMP/GSP 認證，溫度穩定在 - 196℃，且具備數據追溯功能;

　　選型要點：液氮浸泡式、溫度穩定性≤±1℃、配備電子液位計與數據記錄儀、內膽材質 316L 不銹鋼(FDA 認證);

　　典型案例：某干細胞庫需存儲 5000 支干細胞凍存管(1.8 mL / 支)，選擇 50 L 液氮浸泡式樣品罐(有效容積 35 L)，靜態蒸發率 2.5 L/24h，配備 RS485 數據接口，可遠程監控液位與溫度，滿足 GMP 認證要求。

　　2. 科研領域：低溫實驗樣品存儲

　　應用場景：高校、科研院所存儲低溫實驗樣品(如超導體材料、量子點試劑、低溫反應產物)，部分場景需移動使用(如野外采樣);

　　選型要點：小型化(容積 1~20 L)、輕量化(材質可選鈦合金，重量比不銹鋼輕 40%)、防傾倒設計、配備取樣口;

　　典型案例：某物理實驗室研究超導體材料，需在野外采集樣品后立即存儲于 - 196℃，選擇 10 L 移動式液氮樣品罐(鈦合金內膽，重量 8 kg)，靜態蒸發率 0.8 L/24h，底部配備鎖定萬向輪，方便搬運，單次充電(電子液位計)可使用 72 小時。

　　3. 工業領域：特種材料存儲

　　應用場景：半導體、航天行業存儲晶圓、低溫合金、衛星部件等，需防污染、高真空壽命;

　　選型要點：大容積(100~500 L)、高真空壽命(≥12 年)、內膽電解拋光(防雜質吸附)、配備吊耳(便于吊裝);

　　典型案例：某半導體公司存儲直徑 12 英寸晶圓(每片厚度 0.7 mm，每盒 25 片)，需存儲 100 盒，選擇 200 L 固定式樣品罐(有效容積 150 L)，靜態蒸發率 8 L/24h，真空壽命 12 年，內膽電解拋光，避免晶圓表面污染。

　　五、日常維護與安全操作指南

　　超低溫樣品杜瓦的維護直接影響其性能與壽命，同時需規避超低溫安全風險(如液氮凍傷、氧氣窒息)：

　　1. 日常維護(每周 1 次)

　　檢查液位與補充液氮：通過液位計查看液位，低于警戒值時及時補充(液氮需為高純度≥99.999%，避免雜質堵塞管路)，補充時需緩慢注入(流速≤5 L/min)，防止液氮飛濺;

　　檢查密封蓋與取樣口：查看密封圈是否變形、破損，若出現老化(如 PTFE 密封圈變硬)需及時更換(建議每 2 年更換 1 次);

　　清潔外殼與頸部：用濕布擦拭外殼，避免灰塵堆積(灰塵會增加熱輻射吸收，提高蒸發率)，頸部需保持干燥，避免結冰(結冰會影響密封)。

　　2. 定期維護(每年 1 次)

　　檢測真空度：通過真空度監測接口(若有)檢測，若真空度>1×10?3 Pa，需聯系廠家進行真空修復(重新抽真空并更換吸附劑);

　　校準液位計與溫度傳感器：用標準液位計(如量筒)校準電子液位計，用標準溫度計(精度 ±0.1℃)校準溫度傳感器;

　　檢查泄壓閥：手動測試泄壓閥是否正常開啟(緩慢加壓至開啟壓力，觀察是否泄壓)，若開啟不靈敏，需清洗或更換閥芯。

　　3. 安全操作要點

　　個人防護：操作時需佩戴低溫手套(耐 - 200℃)、護目鏡、防化服，避免皮膚直接接觸罐體(外殼溫度約 - 5℃~10℃，頸部溫度更低，易凍傷);

　　液氮泄漏處理：若發生泄漏，立即關閉液氮補充閥，打開通風系統(液氮汽化會降低空氣中氧氣濃度，需確保氧含量≥19.5%)，人員撤離至上風處，待泄漏停止后用吸附棉清理殘留液氮;

　　禁止事項：嚴禁在罐內存儲易燃、易爆物品(如乙醇)，避免液氮與易燃物接觸引發爆炸;嚴禁用硬物撞擊罐體(可能破壞真空夾層);嚴禁在真空壽命到期后繼續使用(需先修復真空)。

　　結語

　　超低溫杜瓦瓶式樣品罐是超低溫存儲領域的 “核心裝備”，其性能取決于保溫設計、材質選擇與安全系統，選型時需圍繞 “樣品特性(溫度敏感性、污染風險)、使用場景(容積需求、移動性)、合規要求(認證、數據追溯)” 三大核心，避免 “大材小用” 或 “性能不足”。在使用中，需重視日常維護與安全操作，既要保障設備長期穩定運行，也要規避超低溫風險。隨著生物醫療、量子科技等領域的發展，超低溫樣品杜瓦將向 “智能化(AI 預測維護)、輕量化(新型復合材料)、低蒸發率(優化絕熱結構)” 方向升級，為更精密的超低溫存儲需求提供解決方案。
