低溫液體（如液氮、液氧、液氬、液氫等）因超低溫特性（-196℃~-253℃）、易汽化及高密度的特點，管道內流速控制直接關系到系統安全（防液擊、防閃蒸）、輸送效率與設備壽命。若流速過高，易引發氣液兩相流、管道沖刷磨損或超壓；流速過低，則可能導致積液、冷量損失增加。需結合介質特性、管道參數與工況需求，制定科學的流速控制方案。
一、流速控制的核心意義與基本原則
（一）控制流速的 3 大核心目的
- 規避安全風險：低溫液體流速過高時，管道內摩擦阻力與局部阻力（如彎頭、閥門）會導致壓力驟降，引發液體 “閃蒸”（低溫液體瞬間汽化），形成氣液兩相流。兩相流中氣泡破裂會產生 “液擊” 現象，沖擊管道焊縫與閥門，可能導致管道破裂或閥門損壞；同時，汽化產生的大量氣體若無法及時排出，會造成管道超壓，引發安全事故。
- 保障輸送效率：流速過低（如＜0.5m/s）時，低溫液體易在管道低洼處積液，尤其當管道保溫不良時，積液會吸收外界熱量緩慢汽化，不僅增加冷量損失，還可能導致后續輸送時氣液混合，降低有效輸送量。
- 延長設備壽命：高流速（如＞4m/s）的低溫液體對管道內壁、閥門閥芯的沖刷力極強，長期運行會導致管道壁厚減?。ㄈ缫貉鯇?duì)不銹鋼的沖刷磨損率是常溫液體的 2~3 倍）、閥芯密封面損壞，縮短設備更換周期。
（二）流速控制的 4 項基本原則
- 安全優先：流速上限需嚴格低于 “閃蒸臨界流速” 與 “液擊臨界流速”，確保管道內始終以單相液態輸送（特殊工況如汽化器前管道除外）。
- 適配介質特性：不同低溫液體的密度、黏度、飽和蒸氣壓差異大（如液氫密度 70kg/m3，液氧密度 1140kg/m3），需針對性調整流速（密度大的液體流速宜更低，避免沖刷力過大）。
- 兼顧阻力與能耗：流速過高會增加管道沿程阻力（阻力與流速平方成正比），導致輸送泵揚程需求上升，能耗增加；流速過低則需增大管徑，提升初期投資，需在兩者間平衡。
- 適配管道工況：長距離輸送管道（如＞100m）需降低流速以減少總阻力；短距離高壓管道（如儲罐至汽化器，壓力＞2MPa）可適當提高流速，但需控制在安全范圍內。
二、不同低溫液體的推薦流速范圍
低溫液體管道流速需參考行業標準（如 ASME B31.5《制冷與低溫管道規范》、GB 50235《工業金屬管道工程施工規范》），結合介質類型與輸送工況確定，以下為常見低溫液體的主流流速范圍：

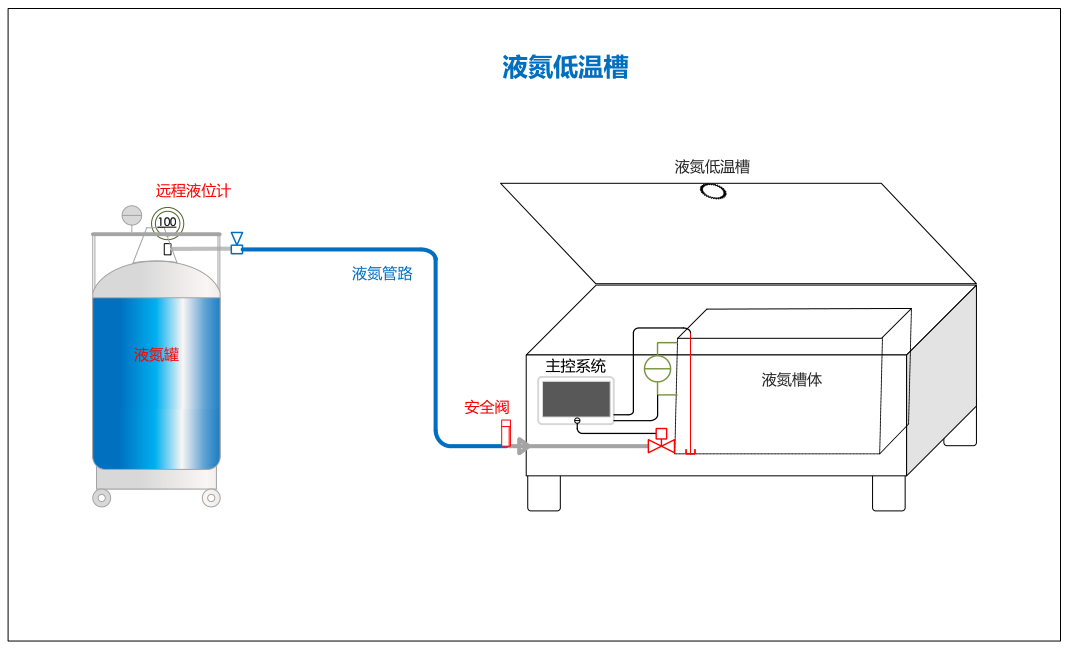

- 液氮、液氬（液相輸送，儲罐→用戶）：推薦流速 1.0~3.0m/s。限制原因在于，流速超過 3.0m/s 易發生閃蒸形成氣液兩相流，超過 4.0m/s 會對管道造成明顯沖刷磨損。
- 液氧（液相輸送，防燃爆場景）：推薦流速 1.0~2.5m/s。液氧具有助燃特性，高流速下沖刷管道易產生靜電，且管道磨損后引入的雜質可能引發燃爆風險，因此流速上限需更嚴格控制。
- 液氫（液相輸送，低黏度特性）：推薦流速 2.0~4.0m/s。液氫黏度極低（20K 時黏度 0.013mPa?s），高流速下不易發生閃蒸，但需注意控制管道振動，避免因振動導致的結構損傷。
- 所有低溫液體（小管徑管道，管徑＜DN50）：推薦流速＜2.0m/s。小管徑管道的阻力系數較大，高流速下易出現壓力驟降，引發閃蒸或輸送不暢問題。
- 所有低溫液體（長距離輸送，輸送距離＞100m）：推薦流速 1.0~2.0m/s。長距離輸送中沿程阻力累積明顯，降低流速可減少總阻力，避免輸送泵因阻力過大而超壓。
- 所有低溫液體（汽化器前管道，允許氣液混合）：推薦流速＜1.5m/s。此場景下若流速過高，氣液混合程度會加劇，影響汽化器的換熱效率，導致汽化效果不穩定。
關鍵說明
- 單相流優先：除汽化器入口等特殊場景外，多數液相輸送管道需確保流速處于 “單相流區間”，可通過驗證 “飽和蒸氣壓下的臨界流速” 判斷 —— 例如液氮在 0.8MPa 壓力下，臨界閃蒸流速約 3.5m/s，實際流速需控制在＜3.0m/s 以預留安全余量。
- 液氧管道特殊控制：液氧管道流速嚴禁超過 2.5m/s，且需避免流速驟變（如閥門突然開啟）。因液氧與管道內壁摩擦產生的靜電電壓可達數千伏，流速驟變會加劇靜電積聚，易引燃管道內殘留雜質。
三、影響流速的 5 大關鍵因素及調整策略
（一）介質物理特性
- 密度與黏度：密度大的介質（如液氧）在相同流速下動量更大，沖刷力更強，需適當降低流速（例如液氧的流速上限比液氮低 0.5m/s）；黏度低的介質（如液氫）流動性更好，可在安全范圍內適當提高流速。
- 飽和蒸氣壓：接近飽和溫度的低溫液體（如儲罐壓力下的液氮，溫度 - 196℃），流速過高易因壓力降觸發閃蒸，需將流速上限降低 0.5~1.0m/s（相比高壓工況下的流速）。
- 調整策略：輸送密度＞1000kg/m3 的介質（如液氧、液氟）時，流速上限需降低 10%~20%；輸送溫度接近飽和溫度的介質時，流速上限需降低 20%~30%。
（二）管道參數
- 管徑：小管徑管道（DN25~DN50）的沿程阻力系數（λ）是大管徑管道（DN100 以上）的 1.5~2 倍，高流速下壓力降更明顯，需嚴格控制流速＜2.0m/s；大管徑管道（DN150 以上）阻力較小，流速可放寬至 2.5~3.0m/s。
- 管道材質：奧氏體不銹鋼（304/316L）的耐磨性能優于鋁合金，使用鋁合金管道（如 5083）輸送低溫液體時，流速需比不銹鋼管道低 0.3~0.5m/s，防止管道壁厚過快減薄。
- 管道布局：若管道中彎頭、三通、閥門等局部阻力部件較多（如每 10m 管道含 2 個以上彎頭），局部阻力損失會占總阻力的 40% 以上，需將流速降低 10%~15%，避免總壓力降超標。
（三）輸送工況
- 壓力：高壓輸送（如壓力＞2MPa）時，低溫液體的飽和溫度會升高（例如液氮在 2MPa 下飽和溫度約 - 184℃），閃蒸風險降低，流速可比低壓輸送（壓力＜0.6MPa）時提高 0.5~1.0m/s；低壓輸送時需嚴格控制流速，防止壓力降導致液體汽化。
- 流量需求：當用戶端流量波動較大（如實驗室間歇使用液氮），需通過流量控制閥調節流速，避免流量驟增引發流速超標 —— 例如流量從 5m3/h 驟增至 10m3/h 時，若管徑不變，流速會從 1.8m/s 驟增至 3.6m/s，觸發閃蒸風險。
（四）設備配套
- 輸送泵特性：低溫液體輸送泵（如離心式液氮泵）的額定揚程決定了最大允許阻力，若流速過高導致管道阻力超過泵的額定揚程，會引發泵的 “氣蝕”（泵內液體汽化損壞葉輪），需根據泵的揚程曲線反算最大允許流速。
- 閥門類型：節流閥、截止閥等閥門的局部阻力系數較大，若管道中此類閥門較多，需降低流速；球閥、蝶閥的局部阻力較小，流速可適當放寬。
四、流速控制的實現方法（設計 + 運行）
（一）設計階段：從源頭鎖定合理流速
- 管徑選型計算：管徑選型需結合用戶最大輸送流量與推薦流速確定 —— 先明確用戶端的最大流量需求，再匹配對應介質的推薦流速范圍，通過選型計算確定管道內徑，確保實際流速落在安全區間內。示例：當液氮最大輸送流量為 15m3/h，推薦流速為 2.5m/s 時，應選擇 DN50（內徑約 50mm）的管道，此管徑可使實際流速處于 1.0~3.0m/s 的安全范圍，避免流速超標或過低。
- 管道布局優化：減少管道中不必要的彎頭、三通，彎頭采用大曲率半徑（≥5 倍管徑）設計，降低局部阻力；長距離輸送管道需設置分段穩壓閥，避免管道末端因阻力累積導致壓力過低，引發閃蒸。
- 選擇適配設備：低溫輸送泵需選用 “低氣蝕余量” 型號，確保在設計流速下不會發生氣蝕；閥門選用低溫專用型（如波紋管密封閥），減少局部阻力與低溫下的泄漏風險。
（二）運行階段：動態監測與調整
- 安裝專用流量計：選用適合低溫環境的流量計（如科里奧利質量流量計、渦輪流量計，精度≤±0.5%），實時監測管道內流速。流量計安裝位置需遠離彎頭、閥門（距離≥10 倍管徑），避免流場擾動影響測量精度。

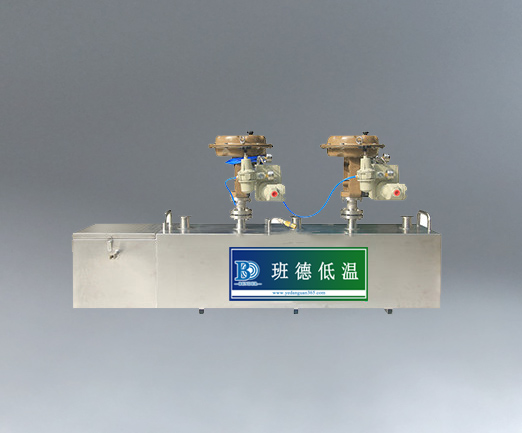

- 流量控制閥門調節：在管道關鍵節點（如用戶入口、泵出口）安裝電動流量控制閥，當流速接近上限（如達到推薦值的 90%）時，自動降低閥門開度以控制流量；避免手動閥門 “猛開猛關”，閥門開啟時間需≥30 秒（例如 DN100 閥門從全關到全開需 40~60 秒），防止流速驟變引發液擊或閃蒸。
- 負荷波動管理：用戶端需提前報備流量變化（如增加用量），系統通過逐步調整泵頻率或開啟備用管道，避免單管道流速突然升高；間歇使用場景下，需設置 “最小回流管線”，確保管道內流速始終≥0.5m/s，防止液體在管道內積液。
五、異常流速的判斷與處理方案
（一）流速過高（超過推薦上限）
- 判斷依據：流量計顯示流速超過推薦值，管道出現異常振動（由液擊導致），或壓力表顯示壓力驟降（閃蒸前兆）。
- 緊急處理：立即通知用戶端減少用量，關閉部分非關鍵用戶；緩慢關閉輸送泵出口閥門（開度降低 10%~20%），逐步降低流量；若管道振動劇烈，需暫停輸送，待系統穩定后再排查原因（如閥門故障、流量計誤判）。
- 根源排查：檢查是否存在 “管徑選型過小”“閥門卡澀導致開度異?！薄坝脩袅髁砍O(shè)計值” 等問題，針對性整改 —— 例如管徑不足時更換大管徑管道，閥門卡澀時及時維修。
（二）流速過低（低于 0.5m/s）
- 判斷依據：流量計顯示流速＜0.5m/s，管道低洼處出現冷量異常損失（表現為保溫層結霜），或輸送量無法滿足用戶需求。
- 處理措施：開啟備用管道，通過分流提高主管道流速；檢查管道是否堵塞（如閥門關閉、雜質堆積），若存在堵塞，需停機后用干燥氮?dú)獯祾呤柰?；調整輸送泵頻率，適當提高泵出口壓力以增加流量（需確保壓力不超過管道壓力等級）。
六、安全操作與維護要點
- 介質專用管道：不同低溫液體嚴禁混用管道（如液氧管道禁用碳鋼，且不得與液氮管道混用，避免雜質污染引發燃爆），管道外壁需清晰標注介質名稱與流速范圍。
- 定期校驗設備：每季度校驗流量計精度，確保流速監測準確；每年校驗壓力儀表與安全閥（確保超壓時能及時泄壓）；每半年用超聲波測厚儀檢查管道壁厚，當壁厚減薄超過原始厚度的 10% 時，需更換管道。
- 人員培訓：操作人員需經專項培訓，熟悉不同介質的流速標準與應急處理流程，嚴禁無證操作；發現流速異常時，優先按 “降負荷、穩壓力” 原則處理，避免盲目調整。
總結
低溫液體管道流速控制是 “設計 - 運行 - 維護” 全流程的系統工程，核心是 “以安全為底線，適配介質特性與工況需求”。需嚴格遵循行業標準，通過科學選型、動態監測與規范操作，將流速控制在推薦范圍，既能避免液擊、閃蒸等安全風險，又能保障輸送效率與設備壽命。實際應用中，還需結合具體介質（如液氫、液氧）的特殊要求，制定個性化的流速管理方案，確保低溫液體輸送系統長期穩定運行。
